LINE IV faretto segnapassi LED lineare carrabile con incasso rettagonalre ideale per l'illuminazione esterna di giardini, parcheggi, garage, al'esterno di abitazioni, negozi. Realizzato in acciaio inox ha un grado di protezine IP67 resistente alle intemperie e gli agenti atmosferici. Dotato di un'ottica lineare con LED integrati di ultima generazione con potenza 1.9W a basso consumo energetico. Questo faro led è un apparecchio di illuminazione di nuova concezione, frutto di un’accurata scelta di componenti altamente tecnologici ed affidabili.

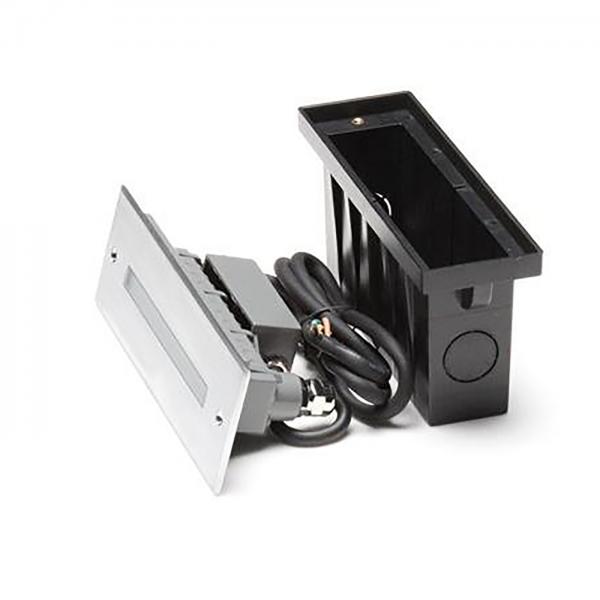

Il faretto ha una temperatura di luce calda 3000K e viene fornito completo di contro cassa in pvc con cavo alimentazione da 1 metro di lunghezza. Adatto per l'incasso a pavimento, terreno, sabbia, prato. Inoltre ha un angolo di luce diffuso di 120 gradi.

Non necessita di alimenta, si alimenta a 230V e rappresenta una soluzione rapida e vantaggiosa per l'illuminazione esterna e l'arredo di viali, giardini, stabilimenti balneari, parchi, bordo piscina, sentieri. Grazie all'elevata qualità dei materiali e la tecnologia LED moderna questo faretto ha una durata maggiore nel tempo.

Dimensioni del faretto: 195mm x 63mm x 65mm - Dimensioni del foro per l'incasso 180mm x 58mm

CARATTERISTICHE TECNICHE:

angolo del fascio luminoso: 120°
Tempo di avvio 60% flusso luminoso: 1.0s
Opzione di connessione: scatola di giunzione
Larghezza di taglio (mm): 58
Lunghezza del taglio (mm): 180
Modalità operativa: costante di tensione
Temperatura di esercizio: -20°C - +50°C
Larghezza (mm): 63
Gamma di rotazione e rotazione: fisso
Profondità di installazione (mm): 90
Larghezza vaso da incasso (mm): 58
Altezza controcassa incorporata (mm): 90
Lunghezza controcassa incorporata (mm): 180
controcassa incorporata Materiale: PVC
Tensione di ingresso: 220-240 V CA/50-60 Hz
Classe di efficienza energetica: G
Consumo di energia: 4kWh/1000h
Colore: color argento
Consistenza del colore: 0,4580 / 0,4049
temperatura di colore: 3000K
Indice di resa cromatica Ra: 80
Peso (g): 1043
Altezza (mm): 65
Classe di protezione IP: IP67
Numero di LED: 10
Design a LED: 5050
Tipo di LED: SMD
temperatura di conservazione: -10°C - +60°C
Durata: 25000 ore
Consumo energetico totale: 3,70 W
Fattore di potenza PF: 0,5
lampadine: inclusa la fonte di luce
Colore luce: Bianco caldo
Flusso luminoso: 35 ml
Flusso luminoso a fine vita: 0,70
Intensità luminosa: 13 cd
Lumen/Watt: 9.46
Lunghezza (mm): 195
Materiale: acciaio inossidabile
Riserve energetiche: incluso alimentatore LED
Riflettore/lente: simmetrico
cicli di commutazione: 100000
Classe di protezione I,II,III: I
tempo di accensione: 0,5 secondi

CODICE: 100108
